제네시스 BH 8인치 네비게이션 매립

좌측 운전석쪽 휴즈박스 옆면 탈거를 해줍니다.



벌려 보면 계기판 왼쪽 끝 아래쪽에 보면 나사 한개 있습니다.



왼쪽 부분 탈거 완료 했습니다.

다음은 오른쪽 문 열면 휴즈박스 왼쪽과 같은 방법으로 탈거를 합니다.









다음은 가운데 공조기와 모니터 부분 보이는 나사 제거해서 탈거합니다.

모니터 보면 기억이 가물 가물 한데 아마도 나사가 있을겁니다.

나사제거 하여 잭 뽑고 모니터 탈거합니다.



보이는 모니터 감싸고 있던 부분 제거해 줍니다.





모니터는 8인치 네비게이션 넣으면 딱 맞습니다.

고정방법은 이런식으로 했습니다.



아래 잿털이 부분을 없에고  그자리에다 기존 모니터를 장착합니다.

기존 모니터에 있던 선중 하나가  아래로 내려와야 하는데 쫄대로 묶여있는것을 짜르면 아래쪽 까지 내려옵니다.

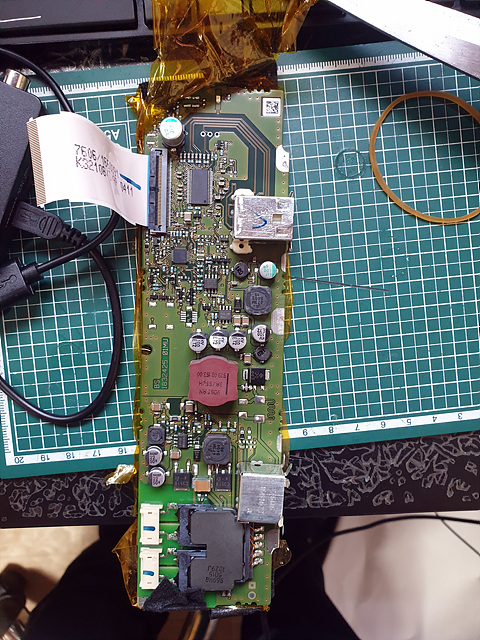

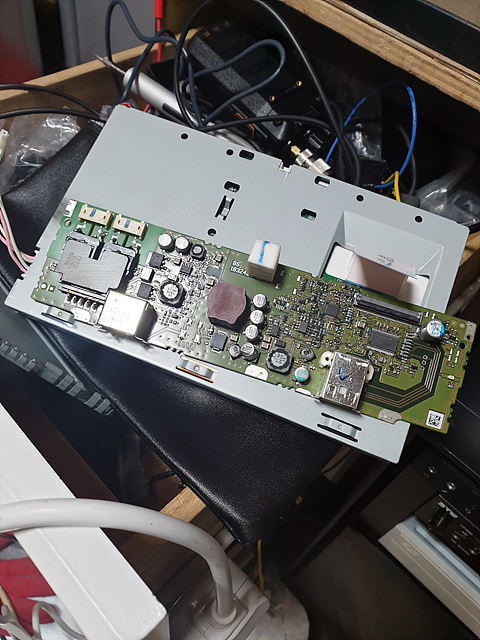

장착할때 필름 케이블 조심하시고 공간이 넉넉치 않으니 모니터 액정 기판에 있는 전해콘덴서 눌리지 않게 잘 고정해 주세요.

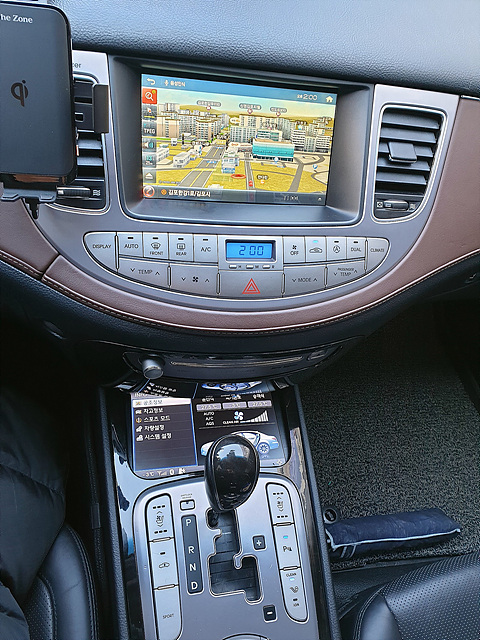

완성된 모습입니다.
