제네시스 BH Dis 순정액정 + 안올 작업 아무나 할수있다?

보통 제네시스 BH DIS 차량은 작업이 쉽지 않다고들 하지요?

하지만 거의 잭바이잭으로 끝납니다.



차량이 저와 (제네시스 bh dis1) 같다면 따라하셔도 됩니다.

만약 틀리다면 어떻해 하는지 참고하시면 되겠습니다.



저는 무출차량입니다.

제 기준으로 캔버스가 있어야 하고 아래와 같습니다.



저는 안올 따로구입 (캔버스와, 프레임, 배선 ) 따로 각각 구입했습니다.

자 이제부터 시작합니다.



우리는 복잡한 배선도 회로도 안봅니다. (제가 이미 보고 완성한것이라서요.)그대로 따라만 하세요.

보통 그것을 보는 순간 어려워지는거 같습니다.

저는 M6PRO PLUS 를 가지고 시작하겠습니다만 거의 비슷하기 떄문에 다른 제품도 큰 무리는 없을거 같습니다.



일단 CD 플레이어를 탈착하고 뒤를 보면 아래와 같습니다.





순정에 달려있는 GPS 안테나를 가운데 눌러주고 빼줍니다.

어차피 차량 네비게이션은 사용을 안할꺼니 필요없을겁니다.

이것을 안올에다 연결해도 되고  안올 자체 GPS 를 연결해도 됩니다.



다음은 MOST 라고 표시한곳 일반적으로 광단자라고들 하지요?  궁금하신분들은 검색하면 MOST 에 대해 알수 있습니다.

하지만 우리는 저것이 무엇이든 상관없습니다.



우리의 차량은  광단자?를 이식해야 한다는 말을 들었을겁니다

별로 어렵지 않습니다.



뒷면에 있는 커넥터를 뺴서 본것입니다.

커넥터 뺴는 방법은 위에서 밑으로 플라스틱을 내리면 빠지는 구조입니다.



아래 사진 엄지쪽에 보이는 프라스틱 손잡이 올리고 내리면 아래보이는 홈이 걸리는 구조입니다.



다음은 광단자 뺴는 방법:

우린 빨간원안에 있는 걸쇠를 빼야 광단자가 빠집니다.



지금 들고있는것은 알리에서 구매한것이고 얇은 핀셋이가 송곳같은것으로 걸쇠위로 살짝 들어올리면 광단자가 빠집니다.

조심해야 할것은 절대로 접히거나 구부러지면 안됩니다. 조심해서해야 합니다.





차량 본체에 있는것은 걸쇠를 누루고 있는 저 프라스틱이 위로 더 길어요.

그래서 그냥은 안빠집니다

니퍼로 윗쪽을 짤라줍니다.

그리고 살짝 들어올려서 빼면 쉽게 빠집니다.

일단 광단자는 빼서 한쪽에 잘두세요.

저 부분을 니퍼로 짤라야 아래 걸쇠가 빠지면서 단자도 빠집니다.

저겁니다. 한쪽이 라운드여서 반대로 꼽을수 없게되어있습니다.

걸쇠가 바깥쪽으로 오게 살짝 넣으면 딸각하고 들어갑니다.

하지만 아직 작업하지 마세요.





저 커넥터가 본체에서 뺀것입니다

저 모양 그대로 본것이 위에 그림입니다.



알리에서 주문한 배선뭉치에 작업을 할것입니다.



우린 저기서 비디오인 <---    이것이 후방카메라 입니다.

안올 본체 CAN VIN 단자에 연결해주세요.

back 선이나 후방 감지선 필요없습니다.



(GND)   AUX 억스만 작업을 하면 됩니다.    <--   이것이 안올에서 차량시스템으로 소리 출력

안올 본체 파워선 뭉치선쪽 rear R out      ,     rear L out  에 각각 연결해 주세요.



알리에서 주문한 배선과 차량 배선을 잭바이잭으로 연결해주세요.

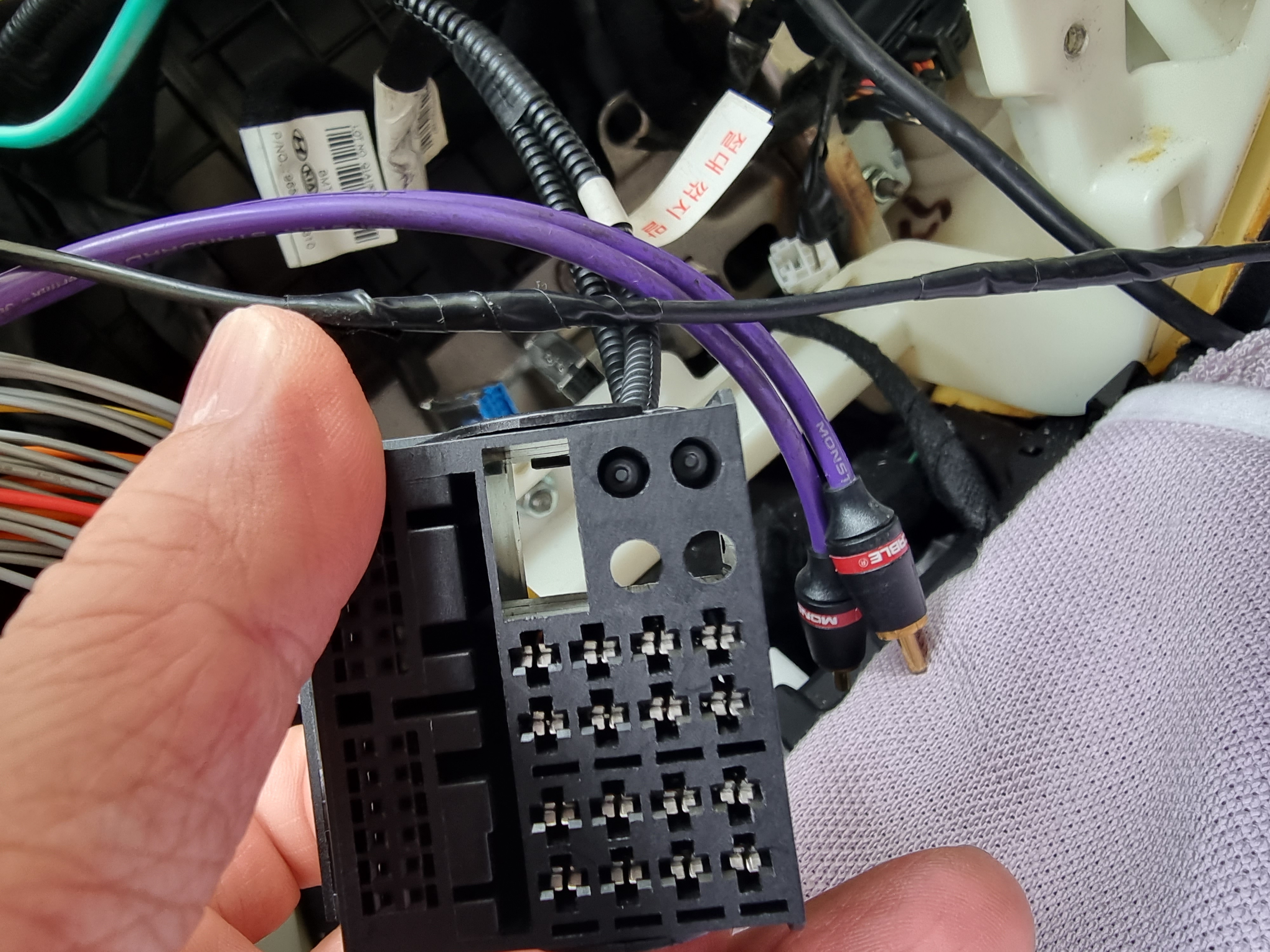

사진 앞쪽에 보이는것이 알리에서 구매한 배선 앞쪽입니다. 저기에 광단자 연결하면 됩니다.

사진처럼 배선 뭉치를 넣어야 순조롭게 cd 플레이어가 장착이 될겁니다.



안올에서 셋팅

캔버스는 od    현대/kia  투싼 2019



이제 끝났습니다. 정말 쉽죠?

이제 즐기세요. 수고하셨습니다.



최대한 쉽고 간결하게 정리한다고 했는데 어떨지 모르겠습니다.
